Comment identifier le modèle du joint pneumatique ?

Nombre Parcourir:15     auteur:Éditeur du site     publier Temps: 2023-04-03      origine:Propulsé

enquête

1

En fait, c'est très simple.La spécification du modèle peut être divisée en trois parties : code de série (en anglais majuscule) + diamètre extérieur du tuyau (en code à deux chiffres) + filetage du connecteur (en code à deux chiffres ou filetage direct).


Exemple : Que signifient le '10' et le '02' dans le modèle de connecteur pneumatique PC10-02 ?


PC——Les lettres anglaises dans cette position représentent le code du joint pneumatique, et celles couramment utilisées incluent PCH, PCF, PL, PLF, PB, PD, PX, SL, PH, etc.


10——Le nombre à cette position représente le diamètre extérieur de la trachée, en mm, ici c'est la trachée avec un diamètre extérieur de 10.


02——Le nombre dans cette position représente le diamètre de la taille du filetage, ici c'est 2 points, ou 1/4 de pouce.1 point équivaut à 1/8 de pouce, 2 points équivaut à 2/8 = 1/4 de pouce, 3 points équivaut à 3/8 de pouce, etc.(1 pouce = 25,4 mm)

2

Quels sont les filetages de connexion courants des joints pneumatiques ?

Filetage R : Il s'agit d'un filetage de tuyau d'étanchéité de 55° pouces, qui est étanche à l'air après serrage.Les hauts et les bas sont en forme d'arc.La conicité du filetage conique est de 1:16.


Filetage G : Il s'agit d'un filetage britannique non étanche à 55°.Les filetages internes et externes sont des filetages cylindriques.Après appariement, ils ne sont pas scellés.Ils servent uniquement de connexion dans le pipeline.À l'aide de la bague d'étanchéité, ils peuvent être utilisés pour les conduites à basse pression sous charge statique.Les hauts et les bas sont en forme d'arc.


Remarques : L'unité de mesure du pas d'un filetage en pouces est le pouce, et le pas du filetage est généralement exprimé par le nombre de filets par pouce de longueur.Le fil britannique est communément appelé fil fin.


Filetage NPT : Il s'agit d'un filetage de tuyau conique scellé américain à 60°.


Remarques : L'unité de mesure du pas des filets américains est également le pouce, et le nombre de filets par pouce de longueur est généralement utilisé pour représenter le pas.


3

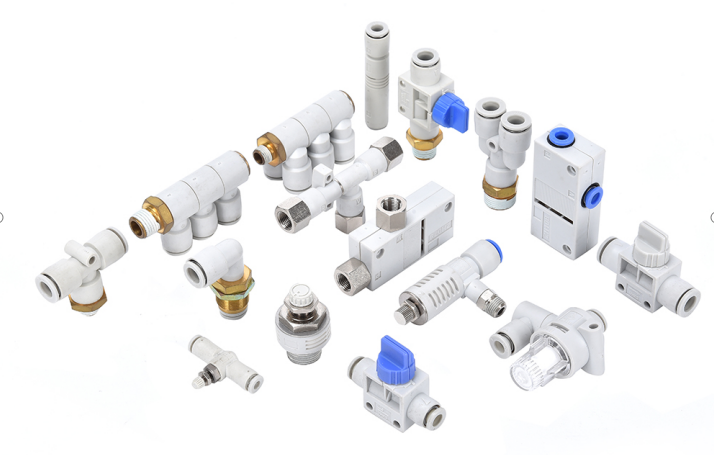

Forme de connexion du joint pneumatique :


Type ① : une extrémité est connectée au filetage et l'autre est connectée au tuyau d'air (filetage au tuyau), par exemple : joint de connexion rapide pneumatique, droit. joint pneumatique


Type ② : les deux extrémités peuvent être connectées à un tuyau d'air (tube à tube) et les deux extrémités peuvent être connectées à un filetage (filetage à filetage) ou à une distribution multiple.Tels que : tels que : joints pneumatiques en forme de T, joints pneumatiques en forme de Y, joints pneumatiques multivoies


La forme commune du joint de tuyau pneumatique :


Raccords de tuyaux enfichables : principalement adaptés aux tuyaux en nylon et aux tuyaux en plastique.Faites attention au diamètre extérieur du tuyau lors de l'achat.


Raccords de tuyaux de type virole : principalement adaptés aux tuyaux en métal non ferreux et aux tuyaux en nylon dur.Faites attention au diamètre intérieur du tuyau lors de l'achat.


Joint de tuyau de type pince: principalement adapté aux tuyaux en caoutchouc tressés avec filetage supérieur.Faites attention au diamètre intérieur du tuyau lors de l'achat.

Les matériaux couramment utilisés sont les tuyaux métalliques et les tuyaux non métalliques :

Tuyaux métalliques : tuyaux galvanisés, tuyaux en acier inoxydable, tuyaux en aluminium étiré et tuyaux en cuivre pur, parmi lesquels les tuyaux en cuivre, les tuyaux en acier inoxydable et les tuyaux en aluminium sont tous antirouille.Ceux-ci conviennent aux pièces à haute température, à haute pression et fixes, principalement utilisées dans les routes principales d'usine et à grande échelle sur le dispositif pneumatique.


Tubes non métalliques: tubes en nylon dur, tubes en nylon souple, tubes en polyuréthane, etc. Les tubes non métalliques sont légers, faciles à assembler et à démonter, faciles à couper, ont une faible résistance au frottement et ne rouillent pas, mais ils ne conviennent pas pour une utilisation à haute température et doit être protégé contre les dommages externes.Les tubes en nylon sont flexibles, mais ne peuvent pas être pliés et transformés, et les tubes en polyuréthane sont encore plus flexibles.


Parmi eux, le tuyau d'air est souple et flexible, et le tuyau d'air peut être utilisé avec le compresseur pour alimenter les ponceuses, les clés, les pistolets à air comprimé et autres outils pneumatiques dans les ateliers et les ateliers de réparation automobile pour assurer un fonctionnement fiable et efficace de les outils.Les tuyaux d'air peuvent également être utilisés avec des bouteilles de gaz comprimé pour le gonflage, le soudage, l'allumage à la flamme, la gestion de l'oxygène et plus encore.Les tuyaux d'air peuvent être vus dans l'aérospatiale, les tests chimiques, l'industrie alimentaire, l'ingénierie mécanique, etc.


En termes de forme, le tube hélicoïdal est plus flexible que le tube droit car il peut se dilater ou se contracter selon les besoins.Ce tube peut être utilisé dans une variété d'applications, y compris les lignes d'instrumentation, la robotique et les outils pneumatiques.Vous pouvez choisir d'apporter votre propre connecteur en fonction de vos besoins.



Nous produisons le raccord pneumatique en laiton, en plastique, en fer et en zinc, un raccord pneumatique, un ajustement en laiton, un tube en polyuréthane (tube PU), un tube de bobine PU, un tuyau en PVC et en nylon, un tuyau à eau .....
